Lépéses gerenda -formáló gép
Videó erről a gépről →

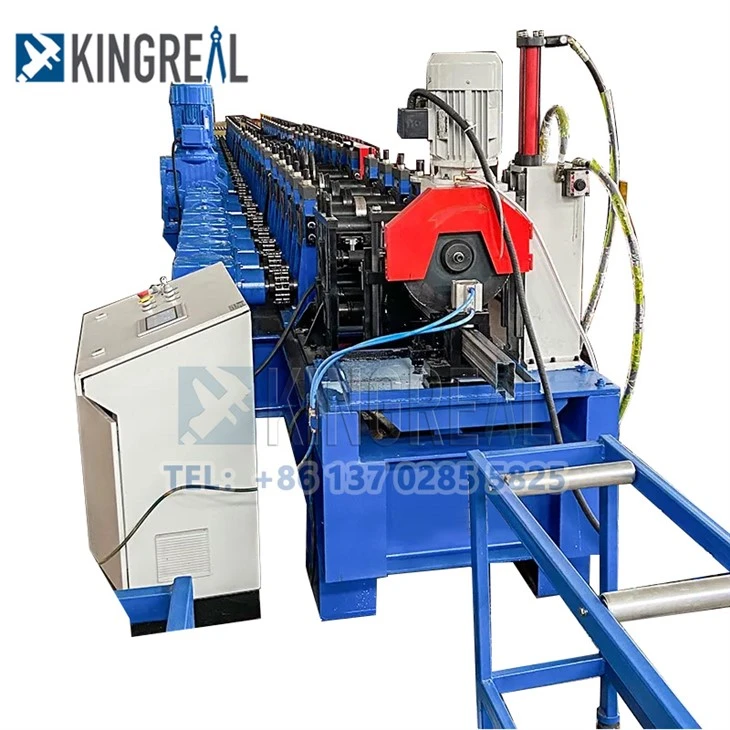

Lépéses gerenda készítési gép leírása
Kingreal polcfelszerelés, a polc tekercs formálógépet széles körben használják
A tárolópolcok, a szupermarketek polcai, a nagy teherbírású polcok és más profilok hideg hajlítását.
Cégünk a következő sorozat hideg formájú acélgépek és berendezések előállítására szakosodott
|
1. Egy teljes gyártósor az Expressway Steel Guardrail panelekhez.
|
2. |
| 3. Elektromos szekrény keretprofil formáló egység. | 4. |
|
5. A szupermarketek polcának lyukasztási vonala. |
6. Könnyű acél keel sorozat profil hideg hajlító formáló egység. |
| 7. Környezetvédelmi anódlemez-sorozat hideg formájú profilegység. | 8. Hideg hajlító egység az autó rekeszpanelekhez, valamint az oldalsó gerenda- és alsó gerenda profilokhoz. |
| 9. Játékú vasúti sorozat profil dedikált egység. | 10. Lopásgátló ajtókeret sorozat profil hideg formájú acél egység. |
| 11. Acélszerkezeti sorozat Purlin hidegen formált acél egység. | 12. sorozatú hálóegység. |
| 13. A kiegyenlítő és kiegyenesítő egységek sorozata. | 14. |
A társaság a "kiváló minőség, a szolgáltatás és a kiválóság" szellemével szolgálja a társadalmat. Az élet minden területén melegen üdvözöljük az embereket az üzleti tárgyalás céljából.
A rack oszlop tekercs formálógép fő alkotóelemei
| Alkatrészek neve | Szám |
| Dekikler | *1 |
| Adagoló | *1 |
| Hideg formázott főgép | *1 |
| Automatikus vágás hosszúra | *1 |
| Visszapattanó állvány | *1 |
| Forma | *4 |
| Villamosenergia -vezérlő rendszer | *1 |
| Hidraulika rendszerek | *1 |
| Pneumatikus rendszer | *1 |
A lépcsőfuvarozási gép műszaki specifikációja
|
1. keret: 100x50 négyzet alakú acél hegesztő keret. |
|
2. Oldalsó panel: 18 mm vastag. |
|
3. A Meneramerék kialakítása: Mindegyik CR15 -et használ, anyag (HRC 52-62) 18 csoportot képez. |
|
4. Az összes henger finomítva van. Orsó finom őrlés. |
|
5. orsó: átmérő: 48 mm. 45 # acél. |
|
6. Átvitel: A főgép 3KW -os X2 -es motort fogad el, két 250 redukálóval |
|
7. Termelési sebesség: 0-8 m\/perc. |
|
8. Sűríthető anyag: 0. 6-0. 9mm |
|
9. Control PLC ipari számítógépes vezérlés. |
|
10. Az öntőgép levágja az öntőformát. Teljesen automatikus hidraulikus nyírás. Hidraulikus nyíró. |
A lépcsőfúziós gép felépítése
Betöltés → Coilsing → Vontatás és kiegyenlítés → szervóhossz mérése és etetése → Hidraulikus lyukasztás → Tekercs formázása → Vágás → VÉGREHAJTÁS, elektronikus vezérlés, szállítás
Ez a berendezés automatikusan online befejeződik, kivéve a betöltést és a fogadást.
A berendezéssel kapcsolatos alkatrészek műszaki paraméterei
|
1
1.1 Belső tágulási típus, 3,5T terhelés 1.2 Belső átmérőjű tágulási és összehúzódási tartomány: 460-520 mm, külső átmérő: 1000 mm (acél tekercs szélessége) 1.3 Belső átmérőjű tágulási és összehúzódási módszer: Kézi beállítás 1.4 Lakó módszer: Passzív kikapcsolás |
2. Szintázási rész
2.1 Munkahelyi botok száma: Hét görgő 2.2 A kiegyenlítőhengerek elrendezése: felfelé \/ lefelé 4 2,3 A kiegyenlítőhenger átmérője: 80 mm 2.4 A kiegyenlítőhengerek anyaga: A kiegyenlítőhenger merevsége és felületi érdessége jelentősen javul a kioltás és a krómozás és a krómozás után; Ez egy csipeszes hengerből és egy kiegyenlítőhengerből áll. A csipethenger külön -külön beállítható a felső henger kiegyenlítéséhez. A teljes szerkezetet elfogadják, és két beállítási pontot elülső és hátul állítanak be, hogy egy bizonyos dőlési szöget képezzenek, amely kényelmes a kiegyenlítési minőség javításához. A kiegyenlítő gép táplálékának vége egy pár irányító lapos hengerrel és két pár irányító függőleges hengerrel van felszerelve. Az irányító függőleges hengerek a közepén és egyidejűleg mozoghatnak. Kézkerekű beállítás, méretarányú, kényelmes a központosításhoz.
|
|
3. lyukasztó eszköz
3.1 Funkció: A híd derékának csatlakozó lyukához használják. 3.2 Szerkezet: Hidraulikus meghajtót, beállított hosszát, automatikus hosszúság mérését, automatikus pozicionálását és leállítását alkalmazza. A beállított távolság elérésekor a hidraulikus henger működése meghajtja a lyukasztást, és a gép automatikusan leáll és megnyomja. A lyukasztógép vízszintesen mozoghat.
|
4. Hidraulikus vágás
4.1 Vágási módszer: Hidraulikus vágás 4.2 Vágó penge: Az innovatív kialakítás három pengét ötvöz a penge megváltoztatása nélkül. Különböző lemeztípusok beállíthatók a vágóeszköz bal és tetején lévő csavarrudakkal, és a teljes beállítás csak néhány percig tart. 4.3 Blade Anyag: CR12, oltott, keménység elérheti a HRC 56-58 fokokat
|
|
5. Fogadó táblázat: görgő típus
5.1 FORMA: Szekcionált acél hegesztett szerkezet, nincs tápegység. 5.2 Funkció és szerkezet: A vágólemez ürítése és a kézi vágás a helyén van. Összeállítják és hegesztik a szekció acélból (négyzet alakú csőből) és a nem-e-permetezett görgőkből, amelyek tartóanyagként szolgálnak a késztermék számára. 5.3 Mennyiség: összesen 2 szakasz, mindegyik 3m |
6. Elektromos vezérlő rendszer:
Az egész vonal elfogadja az importált PLC vezérlést, az LCD érintőképernyőt, az ember-gép interfészt. Vegye figyelembe az emberi és a PLC közötti kölcsönhatást. Az operátor automatikusan fut a Set programon (Programozható vezérlés), és figyeli a vezérlési folyamatot, hogy az operátor vezérelhesse a gyártási vonalat és módosítsa a vezérlőparamétereket, és ellenőrizze a berendezés működési állapotát, a működési paraméterek és a hibajelzések valós időben.
Az alkatrész hosszát digitálisan állítják be, és az alkatrész hosszát beállíthatjuk. A berendezések működési állapotának és a hiba jelzésének valós idejű megfigyelése.
Két működési mód létezik: kézi és automatikus. Kézi és automatikus kapcsolási funkciókkal: Kézi állapotban önálló gépként is működtethető, amely karbantartáshoz kényelmes; Automatikus állapotban az egész termelési vonal fut és sorozatban kezdődik; Az egész vonalnak van egy vészleállító gombja, amely könnyen kezelhető a sürgősségi balesetek kezelésére, és biztosítani a berendezések és az üzemeltetők biztonságát.
|
|
7. A fő alkotóelemek márkái:
PLC vezérlő rendszer: Panasonic márka Inverter: Yaskawa márka Kódoló: omron Egyéb alkatrészek a Schneider márka alkatrészei.
|
8. Hidraulikus szivattyú állomás
8.1 A hidraulikus állomás motoros ereje: 3. 0 KW 8.2 A Hidraulikus állomás elfogadja a Wuxi Wansheng hidraulikát, a kiegészítők pedig Peking Huade hidraulikus kiegészítőket fogadnak el, így nincs olajszivárgás vagy elégtelen olajellátás.
|

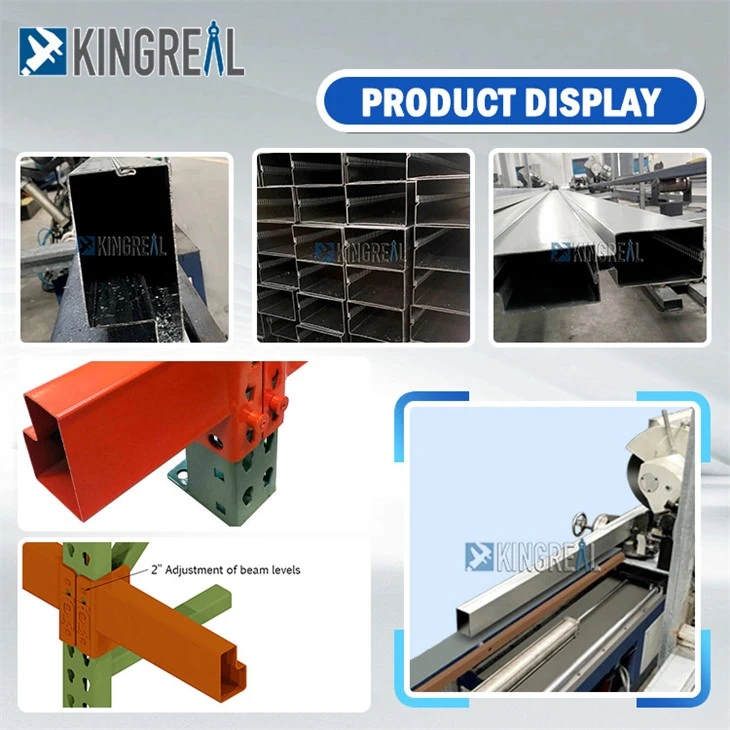

Végtermék kijelző
Csomagolás és szállítás
Hogyan kell telepíteni a gépet
Annak érdekében, hogy ügyfeleink segítsenek a gépi telepítési problémák megoldásában, a Kingreal online és helyi telepítési szolgáltatásokat is nyújt.
